DanteネットワークとSoundGridをシームレスに接続

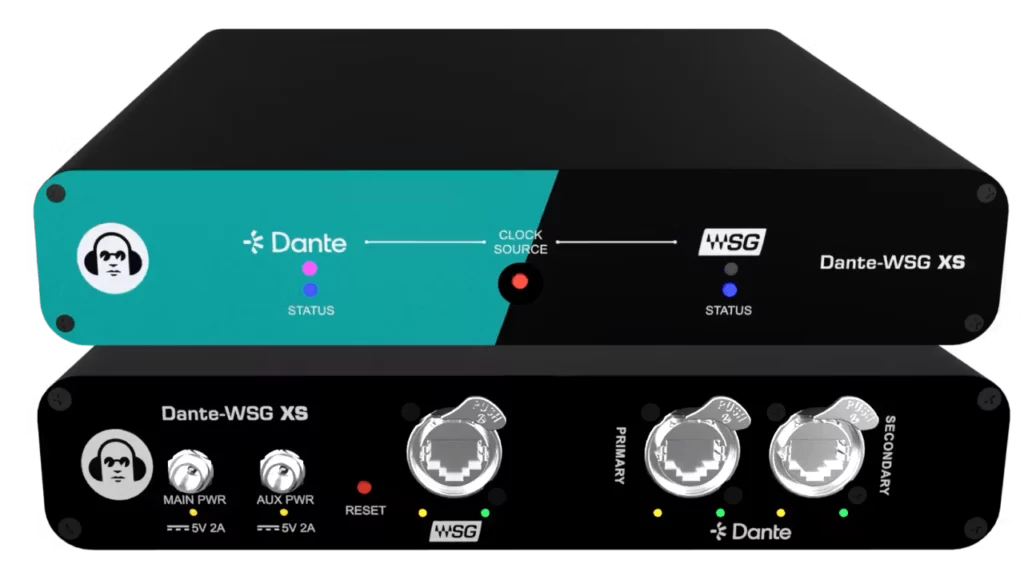

Hear Technologies Dante-WSG XSは、Dante™ネットワークとWaves SoundGrid®ネットワークを接続するコンパクトなオーディオブリッジです。Waves eMotion LV1シリーズやSuperRackシステムをDante環境へ簡単に統合でき、ライブサウンド、放送設備、固定設備など幅広い現場で柔軟なシステム構築を実現します。最大64チャンネルの双方向オーディオ伝送に対応し、DanteベースのシステムとSoundGridベースのワークフローを低レイテンシーで接続。従来モデルと同等の機能を維持しながら、本体サイズはハーフラック1U、重量はわずか1.36kgと大幅な小型軽量化を実現しました。eMotion LV1コンソールへDante接続を追加したい場合はもちろん、SuperRackのプラグイン処理環境をDanteシステムへ統合したい場合にも最適なソリューションです。
主な特長
- eMotion LV1シリーズをDanteネットワークへ接続
- SuperRack SoundGridシステムをDante環境へ統合
- 最大64チャンネル双方向オーディオ伝送（44.1kHz / 48kHz）
- 最大32チャンネル双方向オーディオ伝送（88.2kHz / 96kHz）
- ハーフラック1Uのコンパクト設計
- 本体重量わずか1.36kg
- SoundGridとDante間のEthernetクロック同期に対応
- ツアー、放送、設備用途に対応する堅牢な筐体設計
セットアップ

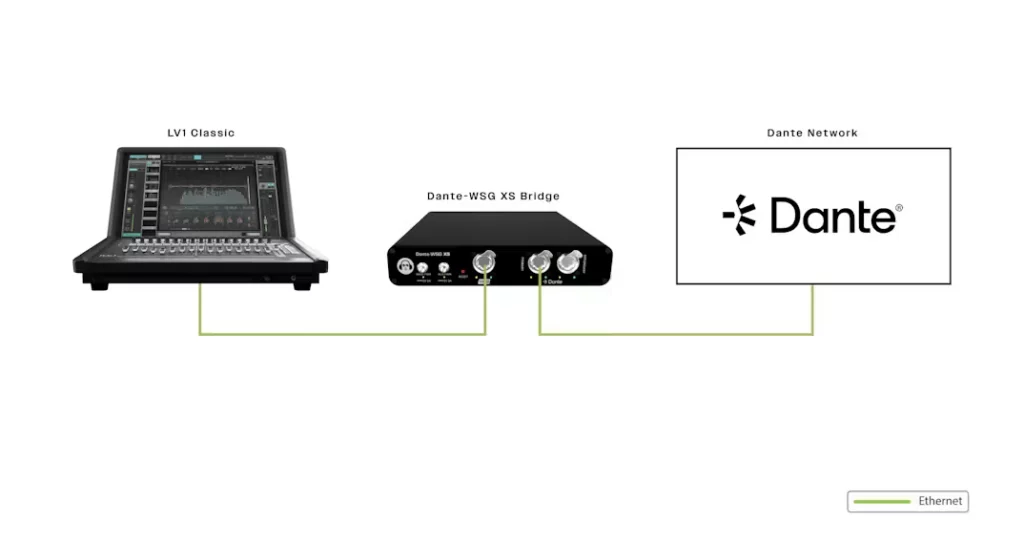

LV1 ClassicへDante接続を追加する場合
必要な機材
- Hear Technologies Dante-WSG XS
- Waves eMotion LV1 Classicコンソール
- CAT5e / CAT6 / CAT7 Ethernetケーブル
Dante-WSG XSを使用することで、LV1 ClassicをDanteネットワークへ直接接続できます。
SuperRack SoundGrid / モジュラーLV1システムへDante接続を追加する場合
必要な機材
- Hear Technologies Dante-WSG XS
- SuperRack SoundGrid または LV1ソフトウェア
- WindowsまたはMacコンピューター
- SoundGrid DSP Server
- SoundGrid対応プラグイン
- SoundGrid認定ネットワークスイッチ
- CAT5e / CAT6 / CAT7 Ethernetケーブル
Dante環境へSuperRackのリアルタイムプラグイン処理を組み込み、既存のDanteシステムを活かした高度なライブプロダクション環境を構築できます。
低レイテンシー性能
DanteからSoundGrid、またはSoundGridからDanteへの伝送時の代表的なレイテンシーは以下の通りです。
| サンプルレート | レイテンシー |
|---|---|
| 44.1kHz | 0.787ms |
| 48kHz | 0.778ms |
| 88.2kHz | 0.580ms |
| 96kHz | 0.520ms |
※往復レイテンシーは上記数値の2倍となります。
※A/D・D/A変換およびプラグイン処理時間は含まれていません。
仕様
クロックソース
| モード | 内容 |
|---|---|
| A | Dante側をクロックマスターとして使用 |
| B | SoundGrid側をクロックマスターとして使用 |
対応サンプルレート
- 44.1kHz
- 48kHz
- 88.2kHz
- 96kHz
SoundGridポート
- オーディオ入力: 64チャンネル
- オーディオ出力: 64チャンネル
- ネットワーク: RJ45（1000Base-T Ethernet）
Danteポート
- オーディオ入力: 64チャンネル（44.1kHz / 48kHz） / 32チャンネル（88.2kHz / 96kHz）
- オーディオ出力: 64チャンネル（44.1kHz / 48kHz） / 32チャンネル（88.2kHz / 96kHz）
- ネットワーク: RJ45（100Base-T / 1000Base-T Ethernet）
本体仕様
- 外形寸法: 高さ：4.17cm / 幅：22.0cm / 奥行：22.74cm
- 重量: 1.36kg
- マウント方式: シェルフ設置 / ラックマウント（ラックイヤー対応）
- 電源: 外部電源アダプター
- 消費電力: 4.75W（5V / 950mA）
